物联系统架构、功能分配与参数分析｜典型案例

物联系统架构、功能分配与参数分析

对象增加以后，图纸如何保持一致？

本项目要处理的是从功能设计进入系统结构与产品选型时，模型之间的关系如何保持一致。重点不是单台设备的三维造型，而是系统工程信息怎么组织。

常见情况是需求、部件表和接口说明各自维护。同一对象改动后多份文件对不上，就很难回答某项功能究竟由哪个组件承担。

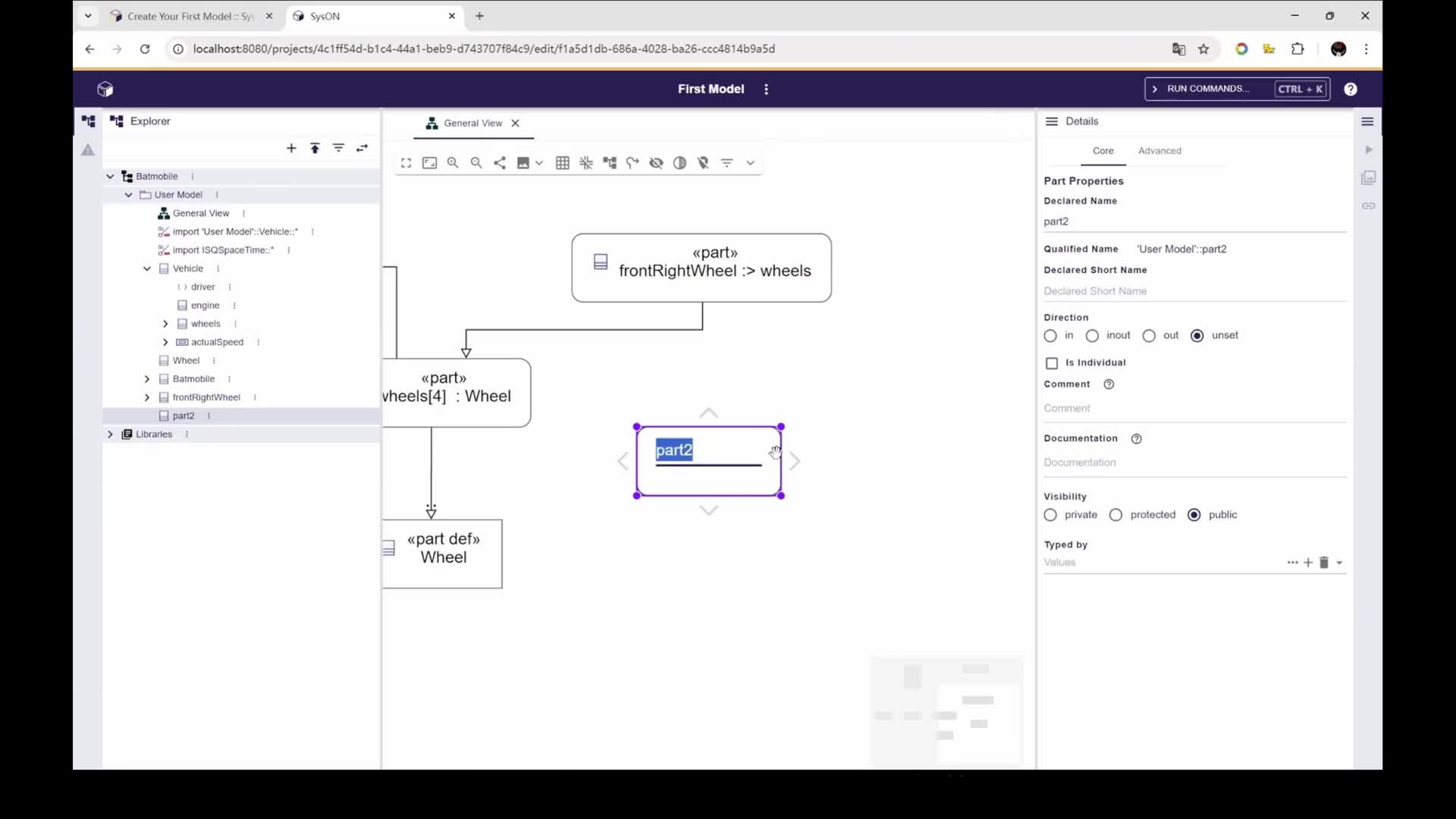

参考架构、分配与参数模型。

我们先建立参考结构，检查功能对部件与接口的分配，再加入可执行参数计算，并把产品信息按稳定标识关联进来。

通用参考架构与具体配置分开。对象标识、接口类型和单位在建模前统一；选型时保留配置来源，避免直接覆盖通用模型里的原始假设。

先把关系做通，再增加模型规模。

先选一条完整功能链，打通需求、行为、结构和验证项。评审通过后再把同一套建模规则扩到其他功能。

每次扩展后检查重复对象和悬空关系，保证模型能被查询，而不是只当图画仓库。

交付模型工程、对象字典、关系追溯、参数含义、数据映射和运行说明。若包含计算，同时给出输入基线和结果解释，标明哪些是参考假设、哪些来自产品资料。

验收从一项需求出发，定位承担功能的组件和接口，再看产品参数变化会影响哪些分析。不按视图数量或图面整齐程度判断模型是否有效。

适合跨专业信息需要协同、产品存在多种配置或需要反复评审的系统。对简单且不再变化的单一装置，不必为了用建模工具而硬建关系。

若后续要把模型迁到新的语言或工具版本，语义和工具能力单独检查，不默认一次转换就能兼容所有外部系统。

评审时能顺着模型找到依据。

我们把结构、功能分配和参数分析放进同一上下文，缩短设计依据的查找路径，减少功能分配遗漏。

效率用同一组评审问题对照：信息定位时长、孤立对象数和问题关闭周期。模型关联本身不等于系统性能已经实测通过。
