有限元结果分析智能体：梁结构截面与主应力核查
01
项目背景
支承附近的曲线怎样解释。
梁结构后处理常需回答：支承附近哪个区域值得复查，截面曲线对应哪个位置，主应力方向与显示的标量分布能否相互解释。仅凭一张彩色云图很难还原这些条件，尤其在切换结果对象或过滤器后，报告可能引用了不同截面的数据。
分析流程包括有限元结果导出为 VTK、ParaView 导入、沿线取样、积分与主应力矢量查看，可从梁和墙式构件的小范围算例开始验证工具调用与结果复现。
02
输入准备
先核对数据再解释图形。
拟接入时收集获准使用的结果文件、工况说明、坐标与单位约定，以及后处理状态。建立字段清单，确认位移、配筋指标和主应力向量是否实际存在，并记录点数据或单元数据的归属；没有原始数组时，只能做图示解读，不能输出精确复算。
对每次分析固定文件标识、所选对象及取样线端点，保留过滤器连接顺序。教程强调保存状态与保存数据不同，因此复现包需要同时关联结果文件和处理配置。外发前剔除客户标识、个人信息及内部路径，只传递本次分析必需的字段。
03
工具方法
截面曲线与矢量交叉核查。
智能体拟先生成可审阅的查询计划，再通过限定接口调用沿线取样与积分工具，记录字段、端点、输出单位和数据来源。若由线积分推算截面总量，必须确认厚度及量纲转换依据；缺少厚度时保留单位长度结果，不替用户补入示例尺寸。

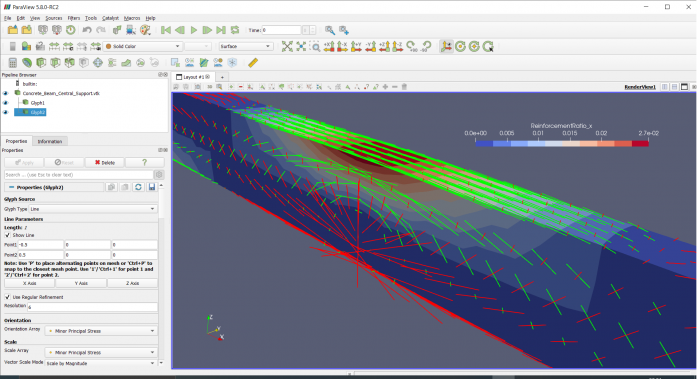

主应力方向可参照教程的 Glyph 处理流程，与相同对象上的标量场交叉查看。AI 解释必须引用工具返回的数据，注明矢量和变形显示的缩放设置；图形放大只能帮助观察，不能据此判断真实位移大小或宣称承载能力已经满足要求。
04
异常核查
积分符号与数据关联。
材料提示特定数据传递中的节点排序可能使体积积分出现负值。应用设计应将此作为需要复核的异常线索：检查单元方向、转换过程与积分对象，并与独立几何量比较。不能把所有负值直接取绝对值，也不能用这一提示认定当前版本必然存在同样问题。
试点由工程师手动复现一个截面，再与受控工具链的结果对照；核对取样范围、字段关联和单位后才讨论差异。空字段、错误对象、读取失败和过滤器未完成均应中止结论生成，保留错误记录，不能用上一轮曲线代替当前结果。
05
验收边界
结果解释不等于结构合格。
拟验收内容是分析可复现、证据引用正确以及异常能够被识别，不是只看自动生成的报告是否通顺。网格收敛、材料模型、载荷边界与求解有效性需要另外核查；这些依据缺失时，智能体不得从后处理图形推导结构安全或实际服役结论。
方案落地时，先将取样、积分和场数据查询封装为受控工具，再与 AI 查询流程集成。配筋率、场分布与主应力方向由工程师复核，结构设计判定仍依据完整的计算与验算流程。
06
实施效果
方法预期将重复的截面定位、字段核对和报告引用组织成可重放流程，让工程师把精力放在异常原因与物理解释上。预期收益来自数据与步骤的一致记录，不是语言模型替代有限元求解。
在同一数据集上比较人工与辅助分析的复现一致性、字段引用错误及复核耗时，记录异常及处理过程，评估方案的实际价值。
