泵壳结构热传导与有限元网格验证

带孔、凹腔和薄壁的壳体往往难以用单个热阻准确描述。结构方案变化后，局部厚度、热源位置与固定温度边界的距离都会改变传热路径，直接沿用上一版温度结论容易遗漏局部风险。

算例以泵壳三维固体为对象，分析内部热源与给定边界条件下的稳态热传导。工程应用需提供可追溯 CAD、材料参数、热源定义和边界依据，再按实际需求增加接触热阻、对流或瞬态过程。

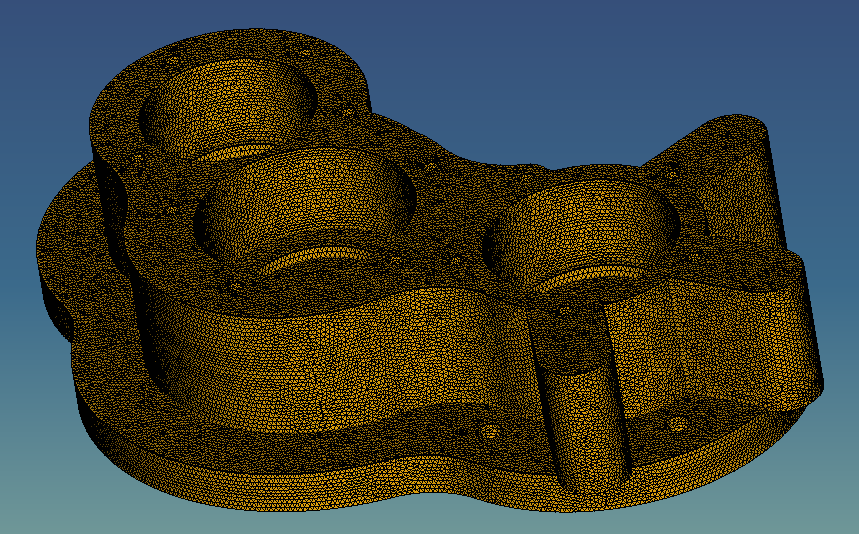

保留原始 STEP 文件，另建用于分析的几何版本，检查小面、重复面和不封闭实体。网格划分后核查孔边、薄壁与曲率变化区的单元质量，避免只根据单元数量判断模型精细程度。

材料表记录热导率、密度和比热的来源与单位，并注明哪些参数参与当前稳态方程。体热源要区分按质量、按体积和总功率输入；固定温度、热流与换热条件不能混用，重复施加的边界必须在求解前清理。

先用简化几何和单一热源确认单位、温度基准与约束方向，再恢复完整壳体。保留每次求解的网格、材料表、边界编号和日志，确保后处理中的云图确实来自当前工程，而不是之前打开的缓存结果。

随后进行网格加密和边界敏感性对照。比较同一空间位置的温度、热点区域与总体热平衡，区分网格引起的变化和边界假设引起的变化。只有结果对约定变化足够稳定，才讨论结构方案之间的差异。

交付分析几何、求解工程、材料来源、边界条件表、网格对比和结果说明。温度云图同时提供单位、色标和工况标识；供二次开发使用时，还应约定数据格式、结果字段和坐标系。

验收从干净环境重新加载工程并复跑一个基准工况，核对预先约定的位置与输出字段。若用于产品决策，应增加相应测点试验或可信基准对照，分别记录数值误差、测量不确定度与建模简化。

该方法适合壳体、支架和类似固体部件的热传导分析准备与复核。当前原图展示的是教程模型，不能据此认定实际泵组的冷却能力、密封寿命或整机可靠性。

涉及流体冷却、温度相关材料性能或热变形时，应增加相应方程与耦合接口，并针对各物理域重新定义验收条件。

实施价值在于把温度判断与具体几何、网格、边界关联，使结构修改后能够定位需要重算的区域和工况，减少找错版本及重复设置。是否减少试制轮次，需要后续项目数据证明。
