列车换端操作的 SysML 行为仿真
01
项目背景
换端场景需要多个控制角色对当前模式和操作条件达成一致。用一张流程图表示所有交互，容易掩盖状态归属、条件判断和信号传递之间的差别，发生异常后也难以解释流程究竟停在哪里。
本方法案例围绕列车换端的架构、信号、状态行为与活动检查，组织从结构建模到场景复核的软件验证流程。
02
技术路线与行为组织

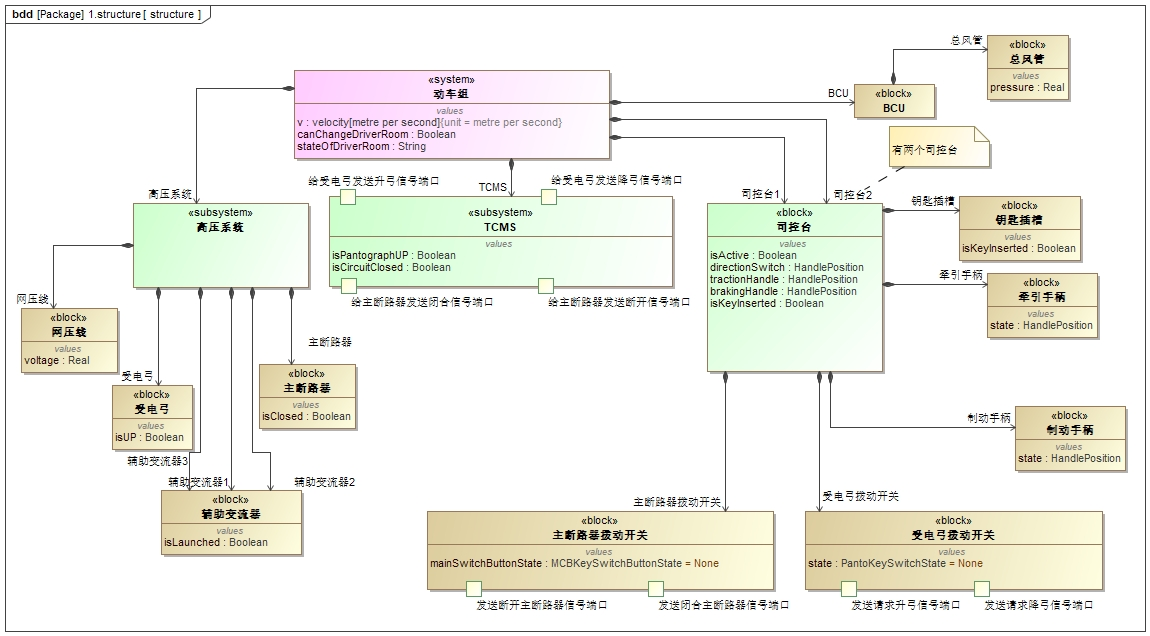

用架构模型限定参与角色和交互边界，用状态模型表达当前工作模式，用活动表达条件检查与处理步骤。信号连接负责传递已定义事件，界面状态只反映模型输出，不直接代替模型内部判断。
状态转换需要明确触发、条件和结果，并核查相关活动是否在正确上下文执行。对未满足条件的路径保留明确的停止或返回含义，但实际策略由项目需求确定，不能从演示画面推断真实车辆规则。
03
实施过程与场景回放
先梳理参与角色、初始模式和操作目标，建立一次完整场景的信号清单。把每次判断与需求来源关联，再检查活动与状态机之间是否存在重复动作、缺失反馈或不明确的结束条件。
执行时保留输入顺序、状态变化和条件判定记录。对同一版本重复回放检查结果是否一致；变化涉及接口或条件时，重新执行受影响的成功与未成功路径，避免只演示顺利完成的一条流程。
04
交付内容与验收
交付角色与信号字典、状态机和活动模型、场景配置、事件记录、问题处理表以及复现说明。模型包应说明执行引擎支持范围，未实现的时间或并发语义不得隐去。
验收以场景为单位，从初始条件到结束状态逐项核查，能够解释任一关键转换的输入依据，并从异常记录定位模型对象。不以画面流畅、按钮可点击或动画完成作为逻辑正确性的判据。
05
适用范围与责任边界
适用于跨角色流程梳理、逻辑方案比较与协同设计培训。现场应用须遵循专业安全分析结论、运营规章和授权流程。
向其他装备迁移时可以复用角色划分、事件记录与回放方法，但不能照搬具体状态和条件。接入实机前需单独完成接口验证，并明确仿真假设与实际设备能力的差异。
06
实施效果
行为模型将多角色交互转化为可回放记录，便于评审人员围绕同一事件定位分歧，为需求澄清与后续接口联调提供依据。
在统一场景复杂度与评审口径下，比较场景解释时间、重复条件遗漏和问题复现成功率，评估建模与评审效率。
