多设备 ICD 接口建模与联调数据一致性
01
项目背景
设备集成常由多个团队分别维护协议说明、接线图与测试配置。一个信号名称、单位或数据位发生修改，如果没有同步到接收端和测试端，通信链路即使连通，也可能产生难以定位的数据解释错误。
多设备集成需要统一接口设计数据，并在联调前核对端口、信号与约束。本方法案例聚焦接口一致性管理，覆盖设计数据组织、配置生成和联调准备。
02
接口模型与技术路线

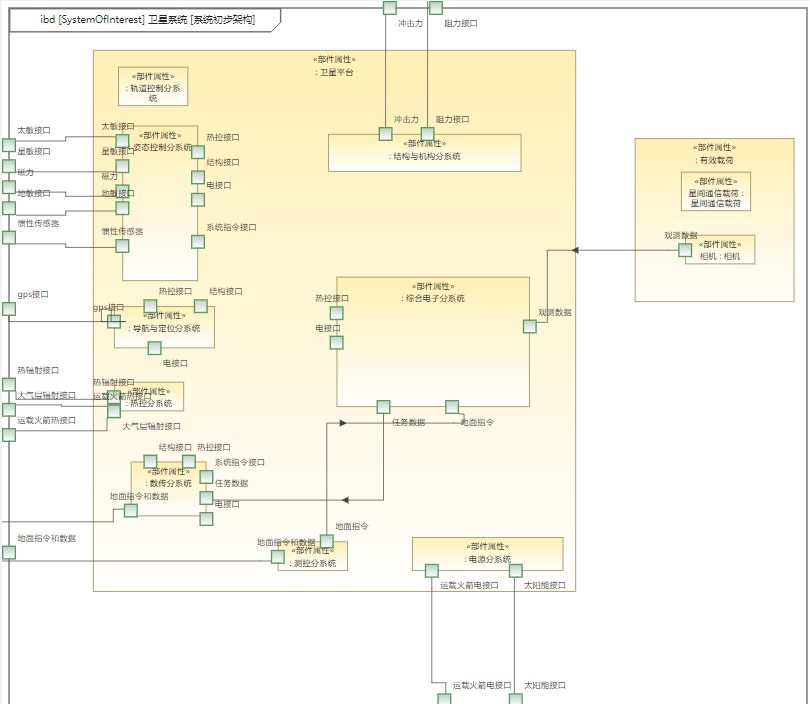

建立设备、端口、消息、信号和接线的关联模型。树形结构负责归属，关系图呈现连接，表格承载字段属性；三种视图引用同一对象，避免相同信号在多张表里成为互不关联的副本。
每个信号至少明确发送方、接收方、类型、单位、有效范围和更新条件；物理端口另行记录接插件与连接关系。自动校验先覆盖字段完整、名称唯一与两端匹配，协议运行时行为仍通过对应工具和设备验证。
03
实施过程与联调准备
先选一条跨设备数据链作为最小样本，梳理接口定义冲突，确认权威数据来源，再建立受控接口模型。对历史表格进行字段映射时保留原标识，无法映射的项进入差异清单，不直接丢弃。
从指定基线导出 ICD 和测试配置，回读后核对字段、单位与连接数量。联调前约定变更审批流程，联调中把解析异常与设计问题分别记录，防止把网络问题、协议问题和业务逻辑问题混为一类。
04
交付内容与验收
交付接口模型源工程、字段字典、导出规则、ICD 文件、测试配置及差异关闭记录。数据包附上版本和适用设备范围，接收方可以从任一消息追踪到所属接口及对应测试项。
验收按约定样本检查信号的双端一致性和导出回读结果；如包含实机联调，再单独留存发送记录、接收解析及异常处理证据。软件模型通过与物理连线通过分别签认。
05
应用边界
适用于多供应商设备、软硬件联合开发及仿真环境接口治理。落地时依据设备协议、网络配置和访问权限建立项目专用基线。
协议兼容性需按实际版本验证；字段格式能够转换，不代表时间语义、精度和异常行为都已保持。跨工具导出时应把转换损失与不支持项一起交付。
06
实施效果
统一接口源数据有助于减少重复录入和版本错配，把问题定位从逐份文档查找转为沿设备、消息和信号关系追踪。其价值主要体现在联调准备质量与变更可控性，而非保证任何协议都可自动接通。
通过重复定义数量、双端不一致项、配置生成用时和联调问题关闭时长，评估接口治理效果。
