列车高压系统逻辑建模与状态仿真
01
项目背景
列车高压系统涉及操作命令、设备状态与跨组件信号。只看结构图难以确认动作顺序，只看界面按钮又容易把命令发出误认为设备已经到位，需要用行为模型把指令与反馈之间的关系表达清楚。
本方法案例围绕列车高压系统的结构、信号与内部连接，建立受电弓升降和主断路器开断的行为模型，供设计阶段的逻辑检查与方案评审使用。
02
技术路线与仿真边界

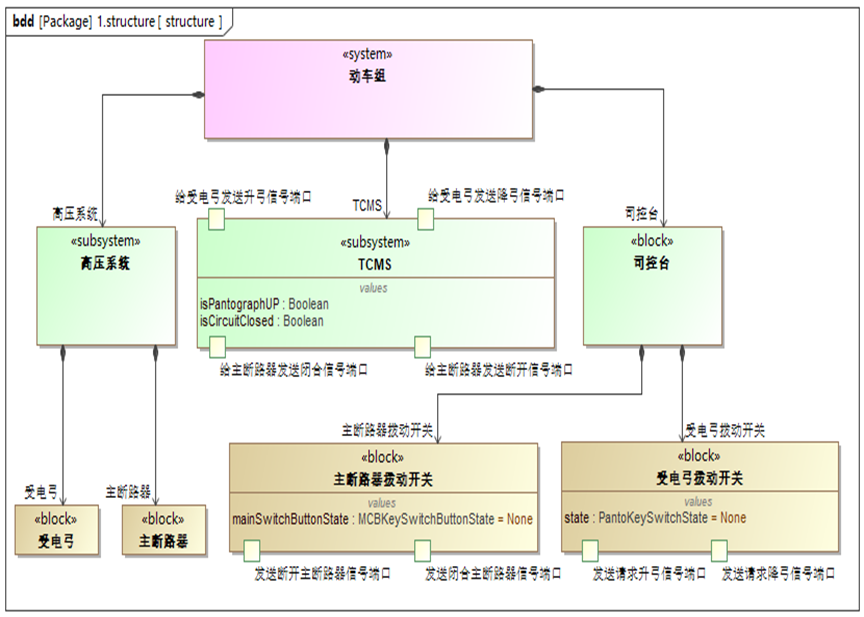

模型分为控制角色、设备角色与交互信号三部分，以内部连接表达信号通路，以状态行为表达设备响应。操作命令、确认反馈和界面显示分别保留，避免由一个显示变量同时承担多个不同含义。
软件仿真通过已定义事件推动逻辑执行，并记录进入状态、判断条件与输出动作。若需要分析电压、电流或机械动态，应另接经过校核的物理模型，不能从逻辑状态切换推导真实设备性能。
03
实施过程与场景组织
先把一次完整操作拆成输入命令、前置条件、设备响应和反馈确认，确认各信号的拥有者。建立正常场景后，再按评审约定加入缺少反馈、条件不满足等场景，未定义规则必须回到需求澄清。
每次执行固定模型版本和初始状态，保存事件序列与判定结果。修改行为后重放受影响场景，比较差异并说明原因；界面仅用于观察，关键结果以可检查的状态和事件记录为依据。
04
交付内容与验收
交付逻辑模型、端口与信号字典、初始配置、场景输入、运行记录及问题清单。接收方应能够在约定的软件环境复现一次正常场景和一次异常场景，并由记录定位到相关模型元素。
验收核查需求与场景对应、状态转换符合约定条件、输出能够追溯。没有输入或反馈证据的结论保留未验证状态；电气安全、实际响应时间和设备可靠性不在纯逻辑模型验收范围内。
05
应用范围与后续衔接
适用于控制方案评审、接口梳理和联调前的逻辑检查。现场应用还需完成设备测试、安全验证及相应认证。
衔接硬件在环或现场测试时，需要重新确认设备接口、测试许可、物理保护措施与专业责任。软件中的简化假设应随模型一并交付，不能在接入实物时被默认保留为真实属性。
06
实施效果
逻辑仿真让跨组件条件与反馈过程可讨论、可重放，减少问题描述歧义，并为后续联调提供一致的场景输入。
通过评审发现的逻辑问题、问题复现准备时间和回归场景覆盖率，跟踪设计阶段的改进。
